РБ-А8-2
RBT
84774090

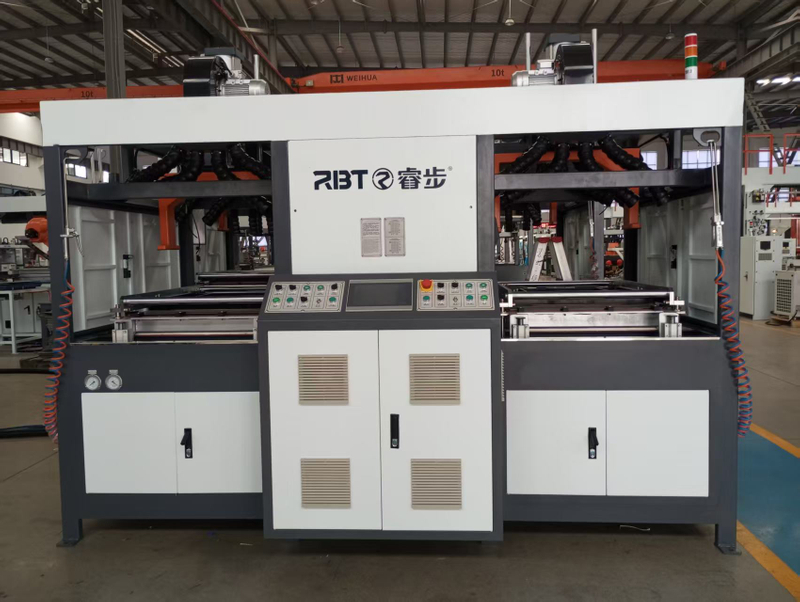

24 -дюймовая багажная вакуумная машина интегрирует три основных система: формирование, нагрев и управление и специально разработана для оптимизации процесса производства багажа. Его операция принимает дизайн с двумя станциями. Левая станция отвечает за отправку рамы в среднюю нагревательную печь для обогрева, в то время как правая станция одновременно завершает операции формирования, сбора материалов и размещения материалов. Затем рама от правой станции входит в нагревательную печь для отопления. Левая и правая станции работают попеременно, что очень подходит для операций сборки.
Чтобы обеспечить стабильность поликарбонатных материалов во время процесса нагрева, оборудование оснащено лазерным измерителем расстояния, чтобы предотвратить падение пластин из -за перегрева. Кроме того, дизайн вакуумной коробки гарантирует достаточную вакуумную емкость. Как левые, так и правые станции формирования оснащены выдуванием, небольшим вакуумом впервые, большой вакуум во второй раз и добыча устройств для выдувания, а скорость потока точно управляется переключателем клапана затвора.
Процесс замены плесени прост и требует только разборки и сборки установки полос на основополагающей пластине для установки формы. Алюминиевые формы не упадут, когда питание отключено и может быть установлено непосредственно на базовой пластине. Системы охлаждения на левых и правых рабочих станциях используют четыре высокоэффективных центробежных вентилятора с регулируемыми выходом, значительно повышая эффективность охлаждения.
Нагревательная печь разделена на верхние и нижние секции, каждая с независимой системой контроля температуры. Верхняя нагревательная печь использует соты с дальним инфракрасным отоплением, в то время как нижняя зона нагрева оснащена плотно расположенными нагревательными трубками, которые могут автоматически регулировать температуру в соответствии с разницей температуры между левой и правой рабочими станциями. Нагревательная печь также может двигаться влево и вправо, чтобы предварительно нагреть плесени.
Оборудование поддерживает как ручные, так и автоматические режимы работы, подходящие для операторов с различным уровнем опыта. Чтобы обеспечить безопасность, инфракрасные решетки устанавливаются в положениях загрузки и разгрузки, чтобы предотвратить случайное падение рамы. Операционный интерфейс удобен для пользователя, и все параметры могут быть скорректированы в режиме реального времени. Он также поддерживает функцию сохранения рецептов, что делает ее особенно подходящей для экструдеров пластиковых листов.
Кроме того, это устройство плавно интегрировано с пластиковой режущей машиной ЧПУ, что еще больше повышает общую эффективность производственной линии багажа.
НЕТ. | Элемент | Модель | |||
РБ-А8-1 (20 дюймов) | РБ-А8-2 (24 дюйма) | РБ-А8-3 (28 дюймов) | РБ-А8-4 (30/32 дюйма) | ||
1 | Измерение | 2863×1700×2520 мм | 3187×1755×2520 мм | 3500×1966×2630 мм | 3600×2266× 2630 мм |
2 | Масса | 2000 кг | 2350 кг | 2600 кг | 2800 кг |
3 | Напряжение питания | 3-380 В (3 фазы, 5 линий) | 3-380 В (3 фазы, 5 линий) | 3-380 В (3 фазы, 5 линий) | 3-380 В (3 фазы, 5 линий) |
4 | Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
5 | Суммарная мощность | 38КВт | 50КВт | 59КВт | 59КВт |
6 | Мощность нагрева |
| 48КВт | 56КВт | 56КВт |
7 | Спецификация отопительного кирпича | 120*120/500 Вт | 120*120/500 Вт | 120*120/500 Вт | 120*120/500 Вт |
8 | Характеристики нагревательной трубки | ∅ 22*/1,5 кВт | ∅ 22*/1,5 кВт | ∅ 22*/1,5 кВт | ∅ 22*/1,5 кВт |
9 | Спецификация верхней электропечи | (внутренний)680*980*110 мм | (внутренний) 815*1005*110 мм | (внутренний)950*1130*110мм | (внутренний) 1039*1241*110 мм |
10 | Верхняя электропечь (расположение отопительного кирпича) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | Спецификация подовой электропечи (кирпич) | (внутренний) 680*980*45 мм | (внутренний) 815*1005*45 мм | (внутренний) 946*1035*45 мм | (внутренний) 1039*1241*45 мм |
12 | Подовая электропечь (расположение нагревательного кирпича) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | Нижняя печь (расположение нагревательной трубки) | 8+4+2(Вертикально) | 10+4+2（ Вертикальный） | 14+4+2（ Вертикальный ） | 16+4+2(Вертикально) ） |
14 | Вакуумная мощность | 0,2м³ | 0,3м³ | 0,35м³ | 0,4м³ |
15 | Давление вакуума | -0,07~0,09МПа | |||
16 | Макс. характеристики пластикового листа (Д * Ш) | 830*610 мм | 960*747 мм | 960*885 мм | 1085*885 мм |
17 | Максимальный размер формы (Д*Ш*В) | 600*420*190 мм | 690*510*190 мм | 780*600*190 мм | 840*640*190 мм |
18 | Максимальный размер рамы (Д*Ш) | 680*500 мм | 780*600 мм | 880*700 мм | 1035*830 мм |
19 | Материал и толщина листа | АБС, ПК и т. д.; 1-4 мм. | |||
20 | Корпус ABS макс.выход (шт/ч) | 110 | 105 | 90 | 80 |
21 | Корпус ПК макс.выход (шт./ч) | 85 | 80 | 70 | 60 |
22 | Давление воздуха | 0,65~0,75 | |||
23 | Расход воздуха | 550л/мин | 650л/мин | 800л/мин | 900л/мин |
24 | Мощность | 3-380В+Н+РЕ | 3-380В+Н+РЕ | 3-380В+Н+РЕ | 3-380В+Н+РЕ |
25 | Спецификация линии электропередачи | 4- 16 мм²*1- 10 мм² | 4- 16 мм²*1- 10 мм² | 4–35 мм²*1– 16 мм² | |
Конфигурация
Нет. | Элемент | Происхождение/Бренд | Примечание |
1 | Отопительный кирпич | Китайский | |
2 | Пневматический элемент | Тайвань ЭйрТАС | |
3 | Модуль контроля температуры | Шанхай Аойи | Модульная регулировка напряжения |
4 | ПЛК | Синдже | |
5 | Сенсорный экран | Шэньчжэнь Вайнвью | |
6 | Дорожный переключатель, индукционный переключатель | Япония Омрон | |
7 | Приводной двигатель | Шэньчжэнь Янькун | Прецизионный шаговый двигатель |
8 | Электрический элемент | Франция Шнайдер/Чжэцзян Чжэнтай |
