| Количество: | |
|---|---|
РБ-А8-3
RBT
84774090
Эта 28-дюймовая машина для вакуумной формовки багажных коробок специально разработана для производства крупногабаритных коробок. Он использует технологию вакуумного всасывания для формирования из нагретых и размягченных пластиковых листов прочных и легких корпусов под действием давления воздуха.
Оборудование имеет следующие особенности:
**Гибкие характеристики**: он специально разработан для 28-дюймовых шасси, оснащен специальными формами и нагревательными платформами, поддерживает регулировку размера и может удовлетворить производственные требования к шасси различных размеров.
2. **Надежная совместимость с материалами**: подходит для АБС, ПК, ПП и других термопластичных конструкционных пластиков. Эти материалы обладают превосходной ударопрочностью и износостойкостью, что делает их идеальными для изготовления высококачественных корпусов и корпусов.
3. **Эффективная система нагрева**: используются методы электрического или инфракрасного нагрева с точным контролем температуры и равномерным нагревом, что позволяет избежать локального перегрева или недостаточного нагрева.
4. **Система точного формования**: основанная на принципе вакуумного всасывания, она позволяет размягченному листовому материалу плотно прилегать к форме, обеспечивая быстрое формование. Доступна дополнительная функция поддержки сжатого воздуха для повышения точности контура и текстуры поверхности.
5. **Автоматическое управление**: встроенная программируемая система управления ПЛК используется для обеспечения полной автоматизации процесса. Оборудован сенсорный человеко-машинный интерфейс, поддерживающий настройку параметров, мониторинг работы и диагностику неисправностей.
6. **Безопасность и защита окружающей среды**: Оснащен множеством механизмов защиты, включая защиту от перегрева и защиту от утечек, он соответствует экологическим стандартам. Оптимизируя потребление энергии и снижая уровень отходов, он поддерживает устойчивое производство.

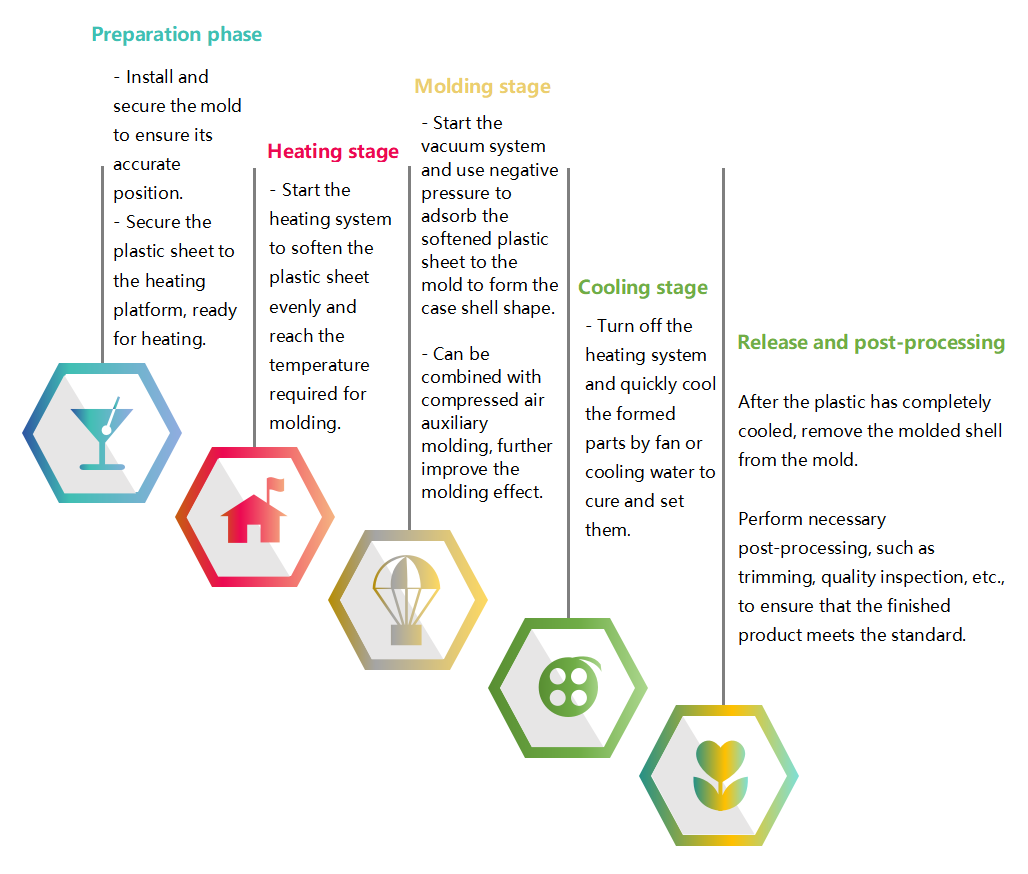

Процесс работы
**Основные преимущества**:
Быстрый ответ, высокая производственная мощность; точная форма, стабильный размер продукта и стабильный внешний вид; совместим с различными типами пластиковых листов по материалу, толщине и цвету, отвечая разнообразным требованиям рынка.
**Значение приложения**:
В основном применяется в промышленности по производству багажа, особенно для производства чемоданов и чемоданов на тележках. Это идеальное решение для производства высококачественного и легкого багажа.
НЕТ. | Элемент | Модель | |||
RB-A8- 1 (20 дюймов) | RB-A8-2 (24 дюйма) | RB-A8-3 (28 дюймов) | RB-A8-4 (30/32 дюйма) | ||
1 | Измерение | 2863 × 1700 × 2520 мм | 3187 × 1755 × 2520 мм | 3500 × 1966 × 2630 мм | 3600 × 2266 × 2630 мм |
2 | Масса | 2000 кг | 2350 кг | 2600 кг | 2800 кг |
3 | Напряжение питания | 3-380 В (3 фазы 5 линий) | 3-380 В (3 фазы 5 линий) | 3-380 В (3 фазы 5 линий) | 3-380 В (3 фазы 5 линий) |
4 | Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц |
5 | Общая мощность | 38 кВт | 50 кВт | 59 кВт | 59 кВт |
6 | Нагревающая сила |
| 48 кВт | 56 кВт | 56 кВт |
7 | Нагревание кирпичной спецификации | 120* 120/500 Вт | 120* 120/500 Вт | 120* 120/500 Вт | 120* 120/500 Вт |
8 | Нагревательная трубка спецификация | ∅ 22*/1,5 кВт | ∅ 22*/1,5 кВт | ∅ 22*/1,5 кВт | ∅ 22*/1,5 кВт |
9 | Спецификация верхней электрической печи | (внутренний) 680*980*110 мм | (внутренний) 815* 1005* 110 мм | (внутренний) 950* 1130* 110 мм | (внутренний) 1039* 1241* 110 мм |
10 | Верхняя электрическая печь (Отопление кирпичного расположения) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | Спецификация подовой электропечи (кирпич) | (внутренний) 680*980*45 мм | (внутренний) 815* 1005* 45 мм | (внутренний) 946* 1035* 45 мм | (внутренний) 1039* 1241* 45 мм |
12 | Нижняя электрическая печь (Отопление кирпичного расположения) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | Нижняя печь (расположение нагревательной трубки) | 8+4+2(Вертикально) | 10+4+2（ Вертикально） | 14+4+2( Вертикально ) | 16+4+2(Вертикально ) |
14 | Вакуумная емкость | 0,2 м³ | 0,3 м³ | 0,35 м³ | 0,4 м³ |
15 | Вакуумное давление | -0,07 ~ 0,09 МПа | |||
16 | Максимальный пластиковый лист спецификация (L*W) | 830*610 мм | 960*747 мм | 960*885 мм | 1085*885 мм |
17 | Максимальный размер плесени (L*W*H) | 600* 420* 190 мм | 690* 510* 190 мм | 780* 600* 190 мм | 840* 640* 190 мм |
18 | Максимальный размер кадра (l*w) | 680*500 мм | 780*600 мм | 880*700 мм | 1035*830 мм |
19 | Листовой материал и толщина | АБС 、 ПК и т. Д. ； 1-4 мм | |||
20 | Корпус ABS макс. выход (шт/ч) | 110 | 105 | 90 | 80 |
21 | Корпус ПК Макс. Вывод (ПК /ч) | 85 | 80 | 70 | 60 |
22 | Давление воздуха | 0,65 ~ 0,75 | |||
23 | Потребление воздуха | 550L/мин | 650L/мин | 800L/мин | 900L/мин |
24 | Power Spec | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE |
25 | Спец | 4-16 мм²*1- 10 мм² | 4-16 мм²*1- 10 мм² | 4-35 мм²*1-16 мм² | |
Конфигурация
Нет. | Элемент | Происхождение/Бренд | Примечание |
1 | Нагреватель кирпич | китайский | |
2 | Пневматический элемент | Тайвань Airtac | |
3 | Модуль контроля температуры | Шанхай Аойи | Модульная регулировка напряжения |
4 | ПЛК | Синже | |
5 | Сенсорный экран | Шэньчжэнь Вайнвью | |
6 | Переключатель путешествий, индукционный переключатель | Япония Омрон | |
7 | Водительский мотор | Шэньчжэнь Янконг | Точность ступенчатого мотора |
8 | Электрический элемент | Франция Шнайдер/Чжэцзян Чжэнтай |
35 кВт
